Zakaj je varnost vašega sončnega niza odvisna od izbire prave fotovoltaične varovalke za enosmerni tok

2025-11-18 0 Pusti mi sporočilo

Ne glede na to, v katero sončno elektrarno vstopite, katero komercialno invertersko omarico odprete ali kateri stanovanjski strešni fotovoltaični sistem pregledate, boste našli pogosto spregledano, a ključno komponento:Fotovoltaična enosmerna varovalka. NeprimerenFotovoltaična enosmerna varovalkalahko ne le ogrozi varnost, ampak povzroči tudi znatne finančne izgube. Zakaj je ta majhna naprava tako nepogrešljiva? Zakaj strokovnjaki dosledno izbirajoZhenghaovarovalke? Skupaj razkrijmo njegove skrivnosti.

Edinstveni izzivi

Za razliko od izmeničnega toka (AC), ki ga uporabljate doma, sončne celice ustvarjajo enosmerni tok (DC). Ta DC ima edinstvene in potencialno nevarne značilnosti:

1. Stalna napetost in visok tok: Zlasti pri močni sončni svetlobi DC tokokrogi delujejo pri skoraj najvišji napetosti. Za razliko od izmeničnega toka, kratek stik ne izgine na naslednji ničelni točki; nastali oblok lahko traja veliko dlje in ustvari dovolj temperature za taljenje kovine in povzroči požar.

2. Nizka impedanca vira: Solarni paneli imajo zelo nizek notranji upor. Ko pride do kratkega stika, se skoraj v trenutku ustvari ogromen udarni tok. Brez hitroodzivne zaščite lahko kabli in konektorji v trenutku pregorejo.

3. Kompleksni nizi: zaporedno povezani sončni kolektorji ustvarjajo visoke napetosti (običajno 600 V, 1000 V ali 1500 V DC). Zaščita vsake plošče ali niza zahteva usklajene, zanesljive in visokonapetostne varovalke v kombinirani škatli.

Ravno zaradi tega standardne AC varovalke ne morejo varno zaščititi enosmernih solarnih krogov; nimajo posebne zasnove, potrebne za učinkovito gašenje neprekinjenih visokonapetostnih enosmernih oblokov. SamoFotovoltaične enosmerne varovalkezasnovan posebej za fotovoltaično proizvodnjo energije, ima inženirsko zasnovo in temeljito testiranje, ki je potrebno za izpolnitev te naloge.

Namen fotovoltaične enosmerne varovalke

Glavni namenfotovoltaične enosmerne varovalkeje preprosto: izolirati napake, preden pride do katastrofe. Natančneje, ščitijo pred dvema ključnima tveganjema:

1. Kratek stik: Kratki stiki, ki jih povzročijo poškodbe napeljave, okvare povezave, vdor vlage, poškodbe zaradi glodalcev, okvara komponent ali nepravilna namestitev, ustvarijo pot nizkega upora, kar vodi do velikega, nenadzorovanega tokovnega vala. Fotonapetostne enosmerne varovalke takoj zaznajo to preobremenitev in stopijo svoje notranje komponente, varno prekinejo tokokrog in preprečijo poškodbe navzgor (plošče, pretvorniki) in navzdol (staljene napeljave, požari).

2. Povratni tok: Ko struna v velikem vzporednem sistemu odpove, lahko pride do povratnega toka. Okvarjena plošča deluje kot absorber toka, kar povzroči, da normalno vezje potiska tok nazaj skozi okvarjeno ploščo. Ta povratni tok lahko povzroči pregrevanje in trajno poškodbo prizadete plošče. Strateška namestitev fotonapetostnih enosmernih varovalk deluje kot enosmerni ventil, ki blokira ta povratni tok in preprečuje poškodbe.

Fotovoltaične enosmerne varovalke so ključne zaščitne naprave v solarnih sistemih:

Kritične postavitvene točke za fotovoltaične enosmerne varovalke	Ščiti pred	Posledica brez zaščite
Vhodi kombinirane škatle	Previsok tok v posameznih nizih plošč, ki se napajajo v kombiniralnik.	Napaka v enem nizu potegne uničujoč tok iz vseh vzporednih nizov, potencialno skrajša kable, sponke, celotno omarico.
Izpis serijskih nizov	Povratni tok, ki teče nazaj v okvarjeni niz (kot je opisano zgoraj).	Pregrevanje in trajne poškodbe plošč v okvarjenem nizu. Pomembna izguba moči.
Med kombiniralniki nizov in centralnimi pretvorniki	Večji kratki stiki, ki nastanejo vzdolž večjih napajalnih kablov ali pred vhodom enosmernega toka pretvornika.	Nevarnost katastrofalnega obločnega požara vzdolž nezaščitenih glavnih vodov DC; prevladuje zaščita pretvornika DC.
Znotraj DC-DC pretvornikov/optimizatorjev	Notranje napake v enoti za pretvorbo moči.	Poškodba se širi izven pretvornika in lahko vpliva na druge komponente ali vezja. Nevarnost požara.
Baterijski nizi v sistemih, povezanih z enosmernim tokom	Kratki stiki v baterijah z visoko zmogljivostjo in visoko energijo.	Nenadzorovano praznjenje, ki vodi do možnega toplotnega uhajanja, požara, eksplozije.

1. Moj AC sistem uporablja standardne varovalke, zakaj ne morem uporabiti teh varovalk za neposredno zaščito svojih sončnih kolektorjev?

Absolutno ne. Standardne AC varovalke so testirane samo za AC tokokroge. Fizika gašenja enosmernih oblokov (zlasti pod visokimi napetostmi, ki so običajne v solarnih sistemih) je veliko bolj zapletena. Obloki izmeničnega toka ugasnejo na točki prehoda ničelne napetosti, 100 do 120-krat na sekundo. DC obloki pa nimajo te ugasnitve; še naprej močno gorijo, kar povzroči pregrevanje, eksplozije in celo požare. Fotovoltaične enosmerne varovalke so certificirane in posebej zasnovane z edinstvenimi komorami za gašenje obloka in materiali za varno prekinitev neprekinjenih visokonapetostnih enosmernih oblokov v nekaj milisekundah.

2. Kako vem, kakšno jakost toka naj izberem za svojo fotonapetostno enosmerno varovalko?

Specifikacije varovalke je treba določiti na podlagi specifičnega toka tokokroga, ki ga varuje. To zahteva izračune: Določite tok kratkega stika niza/plošče (Isc): Pod standardnimi preskusnimi pogoji (STC) poiščite največjo nazivno vrednost Isc za ploščo ali niz.

Uporaba varnostne rezerve: najboljša praksa priporoča nastavitev vrednosti varovalke na 125 % do 150 % Isc (razporeditev prekinljivega toka). (Če je na primer Isc niza 10 A, mora biti varovalka 12 A ali 15 A). To zagotavlja rezervo za variacije običajnega delovnega toka, hkrati pa zagotavlja, da lahko prenese tokove napake, ki daleč presegajo običajni obratovalni tok. Vedno se obrnite na priročnik za namestitev, nacionalne električne kode (NEC, IEC) in specifikacije nadaljnje opreme (kombinatorske omarice, pretvorniki) – ti običajno določajo zahtevane vrednosti varovalk. Varovalke s prenizko vrednostjo lahko povzročijo lažne pregoritve, medtem ko so varovalke s previsoko vrednostjo nevarne in kršijo specifikacije.

3. Pregorela mi je varovalka. Kateri so pogosti vzroki?

Pregorela varovalka pomeni, da je zaključil svojo kritično funkcijo. Pogosti vzroki vključujejo: Napake kratkega stika: poškodovana izolacija kabla, ohlapni konektorji, ki povzročajo iskrenje, okvara izolacije sponk, fizična poškodba napeljave ali opreme in okvara notranjih komponent.

Huda preobremenitev: tok dosledno in znatno presega nazivni tok varovalke (to je manj pogosto kot kratek stik, vendar se lahko zgodi, če je napeljava ali komponenta močno premajhna; vendar bi morala najprej sprožiti zaščitna naprava vezja).

Nepravilno pregorevanje: Čeprav je nepravilno pregorevanje visokokakovostnih varovalk redko, se lahko zgodi, če so specifikacije varovalke nekoliko drugačne, je delovanje oslabljeno zaradi staranja/ekstremnih okolij, slabe povezave povzročijo pregrevanje sponk držala varovalke ali pride do proizvodnih napak.

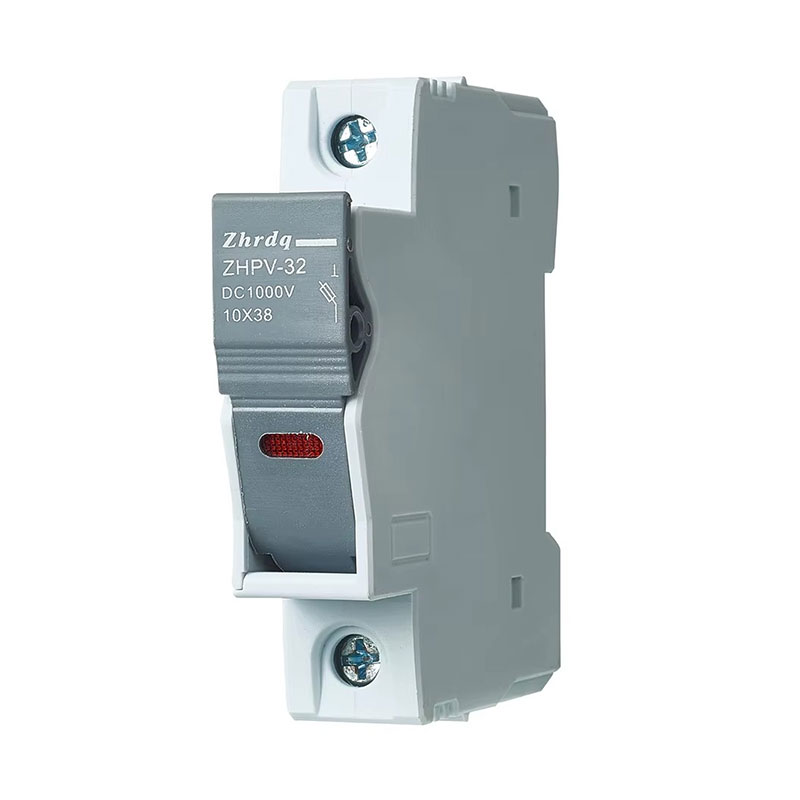

Photovoltaic DC Fuse

Vaša sončna elektrarna lahko na kratko deluje brez ustrezne velikosti in certifikatafotovoltaične enosmerne varovalke, vendar "delovanje" pomeni več kot le proizvodnjo električne energije; pomeni zanesljivo in varno delovanje še desetletja. Vsaka kombinirana omarica in vsak niz kablov je lahko točka okvare, ki lahko povzroči okvaro pod določenimi pogoji. Uporaba podstandardnih varovalk ali obvoda zaščite ni bližnjica, temveč nesprejemljivo tveganje za tehnike, lastnino in vašo naložbo.

Zhenghao varovalkepredstavljajo inženirsko varnost. Izdelani po strogih standardih in preizkušeni v težkih globalnih okoljih zagotavljajo kritično hitro odzivnost in zaščito z visoko izklopno zmogljivostjo, ki jo zahtevajo sodobni fotovoltaični sistemi.
