Kakšne varnostne in učinkovitostne prednosti zagotavlja visokotokovna varovalka IEC 60269 415 V za industrijske sisteme za distribucijo električne energije?

1. Osnovna zasnova in standardna definicija visokotokovnih varovalk IEC 60269

IEC 60269 tvori globalno poenoteno standardno ogrodje za nizkonapetostne varovalke z visoko izklopno zmogljivostjo, ki opredeljuje stroga pravila za nazivno napetost, tokovno nosilnost, časovno-tokovne karakteristike, mehansko strukturo in standarde varnostnih preskusov. Za industrijska trifazna distribucijska omrežja 415 V morajo visokotokovni talilni vložki izpolnjevati tako zahteve glede počasnega preobremenitve kot trenutne prekinitve kratkega stika za zaščito drage napajalne opreme na koncu toka.

Tradicionalne varovalke s plastičnim ohišjem se soočajo z očitnimi napakami v industrijskih okoljih z visokim tokom, vključno z nezadostno toplotno odpornostjo, ohlapnimi kontaktnimi sponkami in omejeno prekinitveno zmogljivostjo. Keramična struktura z vijaki, ki jo uporablja ta izdelek, rešuje te boleče točke z integriranim ohišjem, odpornim na visoke temperature, in posrebrenimi bakrenimi povezovalnimi sponkami. Kot standardizirana zaščitna komponenta, zasnovana za težka industrijska nizkonapetostna vezja,Visokotokovna varovalka IEC 60269 415 Vpoenoti kazalnike tolerance dimenzij in električne zmogljivosti za doseganje medprojektne zamenljivosti za inženirske integratorje.

1.1 Dva ključna modula funkcionalne zasnove

• Ohišjni modul s keramično izolacijo: keramični material z visoko vsebnostjo aluminijevega oksida blokira širjenje obloka med prekinitvijo napake, z odlično toplotno stabilnostjo, da se prepreči deformacija lupine pod dolgotrajno nazivno tokovno obremenitvijo.
• Prevodni priključni modul z vijačnim priključkom: posrebrenje zmanjša kontaktni upor med talilnim vložkom in zbiralko ter nadzoruje dvig temperature na priključnih točkah v standardnih mejah tudi pri neprekinjenem delovanju z velikim tokom.
• Modul notranjega taljivega elementa: kalibrirana kovinska talina se ujema z karakteristično krivuljo gG/gL, s čimer se doseže stopenjska koordinacija zaščite z napravami za zaščito tokokroga navzgor in navzdol.

1.2 Vrednost skladnosti s standardom IEC 60269

Izdelke, ki v celoti opravijo preizkušanje tipa IEC 60269, je mogoče uporabiti v industrijskih projektih na evropskih, jugovzhodnih azijskih in avstralskih trgih brez ponovnega varnostnega certificiranja. Standard uveljavlja stroge preskuse prekinitve kratkega stika in mehanske vibracije, da se odpravijo skrita tveganja, kot so uhajanje obloka, pokanje lupine in prezgodnje taljenje pri normalnem delovnem toku. Za ekipe za nabavo, ki se ukvarjajo s čezmejnimi projekti opreme, skladnost z enotnimi standardi močno poenostavi postopke kvalifikacije komponent in sprejemanja projektov.

2. Izpolnite tabelo parametrov standardne tehnične specifikacije

Električna zasnova in nabava temeljita na jasnih standardiziranih parametrih za popolno ujemanje vezja in izbiro modela. Ta serija pokriva razpone nazivnega toka od 200 A do 400 A pod delovno napetostjo 415 V AC, z enotnimi mehanskimi in električnimi indikatorji za zmanjšanje delovne obremenitve ponavljajoče se primerjave parametrov med načrtovanjem projekta. Spodnja tabela razvršča vse osnovne fiksne specifikacije, ki veljajo za linijo modelov ZHJPU-L.

2.1 Logika izbire modela za različne obremenitve vezja

• Lahke industrijske razdelilne veje (200A~280A): Primerno za pomožno opremo majhnih tovarn, razdelilne omare za razsvetljavo in nadzorne plošče z nizko porabo energije s stabilno enakomerno obremenitvijo.
• Krmilna vezja srednjih motorjev (300 A ~ 360 A): Ujemanje s srednje velikimi trifaznimi motorji, pogonskimi sistemi tekočih trakov in sekundarnimi zankami za zaščito enega transformatorja.
• Težka glavna vhodna vezja (380A~400A): Uporablja se za zaščito glavne zbiralke velikih distribucijskih centrov električne energije, izhodnih sponk generatorja in glavnih napajalnih zank težkih strojev.

2.2 Enotne skupne prednosti oblikovanja v vseh trenutnih razredih

Vse trenutne specifikacije v tej liniji izdelkov ohranjajo identično strukturo keramičnega ohišja in postavitev vijačnih sponk. Ta dosledna zasnova vzdrževalnemu osebju omogoča uporabo istih orodij za namestitev in standardov upravljanja z rezervnimi deli, pri čemer se izogne ​​posebni pripravi vpenjala za različne trenutne stopnje. Enotna posrebrena debelina terminala zagotavlja dosledno delovanje kontaktnega upora v celotni paleti izdelkov, s čimer se odpravijo odstopanja pri dvigu temperature, ki jih povzročajo nedosledne dimenzije priključkov med dolgotrajnim vzporednim delovanjem v omarici.

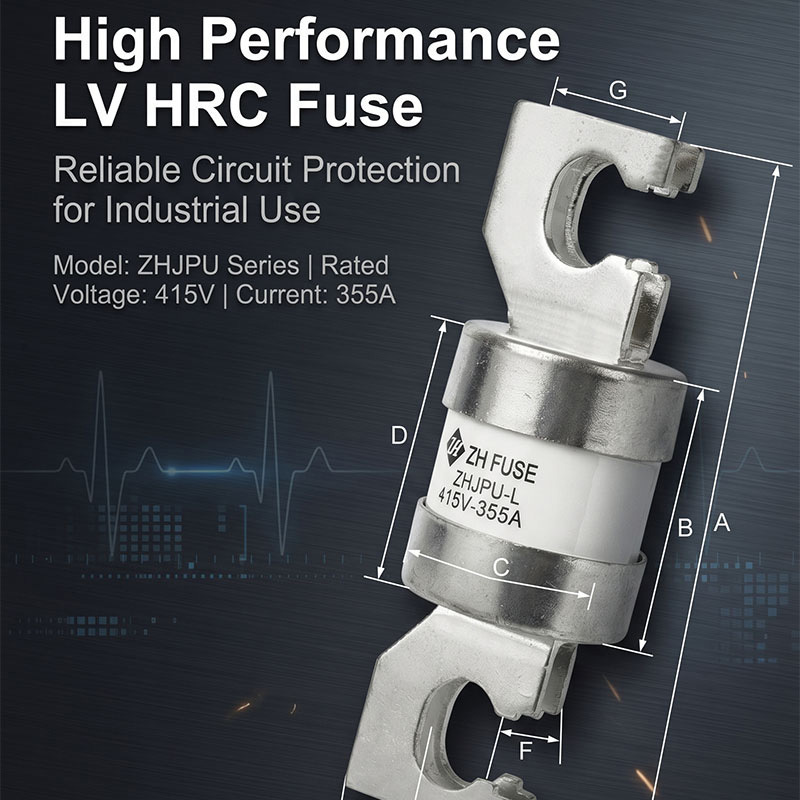

3. Prednosti keramičnega ohišja in posrebrenega terminalskega materiala

Izbira materiala neposredno določa dolgoročno življenjsko dobo in varnost delovanja visokotokovnih varovalk v težkih industrijskih okoljih. Poceni plastične varovalke uporabljajo organske polimerne materiale, ki se zmehčajo in deformirajo pod dolgotrajno visoko temperaturo, medtem ko goli bakreni terminali hitro oksidirajo v vlažnih ali prašnih delavnicah, kar poveča kontaktni upor in sproži nenormalne napake zaradi pregrevanja.

Sistem dvojnega materiala iz keramičnega ohišja in posrebrenih bakrenih terminalov hkrati rešuje te pomanjkljivosti vzdržljivosti. Industrijska keramika visoke čistosti vzdrži neprekinjeno visoko temperaturo brez deformacij, posrebrena plast na bakrenih sponkah pa izolira oksidacijo zraka, da ohranja stabilno prevodno delovanje več let. Za industrijske napajalne sisteme, ki delujejo 24 ur na dan, ta konfiguracija materiala močno zmanjša pogostost rednih pregledov komponent in ciklov zamenjave.Visokotokovna varovalka IEC 60269 415 Vsprejema to zrelo rešitev iz kompozitnega materiala za prilagajanje tovarniškim okoljem z veliko prahu, visoke vlažnosti in pogostih temperaturnih nihanj.

• Keramično ohišje: visoka zmogljivost zadušitve obloka, preprečuje brizganje obloka navzven med prekinitvijo kratkega stika, da se izognete nevarnosti požara v stikalnih omaricah.
• Posrebrene bakrene sponke: Nizka kontaktna odpornost, minimalen dvig temperature pri polni nazivni obremenitvi, protioksidacijska in protikorozijska za obalne ali kemične delavnice.
• Notranji polnilni medij za dušenje obloka: takoj absorbira energijo obloka med rezanjem napake, kar podpira visoko prekinitveno zmogljivost brez lomljenja ohišja ali drobljenja.

3.1 Toplotna stabilnost pri neprekinjenem delovanju

Pri polnem nazivnem toku neprekinjenega delovanja več tisoč ur keramično ohišje ohranja dimenzijsko stabilnost brez širjenja ali razpok. Notranja toplota, ki jo ustvari taljivi element, se enakomerno razprši skozi keramično steno, pri čemer se izogne ​​lokalnim vročim točkam, ki se pojavijo na plastičnih ohišjih varovalk. Celo v zaprtih stikalnih omaricah s slabim naravnim prezračevanjem ostane skupni dvig temperature talilnega vložka v dovoljenih mejah standarda IEC 60269, s čimer se odpravi nevarnost staranja izolacije sosednje zbiralke, ki jo povzroči prekomerna lokalna akumulacija toplote.

4. Zaščitne karakteristike gG/gL in zmogljivost prekinitve napak

gG in gL predstavljata univerzalne zaščitne značilnosti celotnega obsega, opredeljene v standardu IEC 60269, ki pokrivata dve glavni vrsti napak, ki ogrožata industrijska napajalna vezja: blago dolgotrajno preobremenitev in takojšen resen kratek stik. Številne nizkokakovostne industrijske varovalke podpirajo le enovrstno zaščito, bodisi se prehitro stopijo pod udarnim tokom ob zagonu motorja ali pa ne uspejo dovolj hitro prekiniti velikega toka kratkega stika.

4.1 Logika zaščite pred preobremenitvijo in počasnim udarcem (karakteristika gL)

Ko se vezja soočijo z blagim preobremenitvenim tokom med 1,3-kratnim in 5-kratnim nazivnim delovnim tokom, se taljivi element postopoma stopi z zakasnjenim delovanjem. Ta zakasnitev prepreči lažno pregorevanje varovalke med normalnim zagonom motorja, polnjenjem kondenzatorja in prehodnimi tokovnimi sunki opreme, hkrati pa še vedno prekine napajanje, če preobremenitev traja določen čas, da se prepreči staranje izolacije kabla in poškodbe opreme zaradi pregrevanja.

4.2 Logika zaščite pred kratkim kratkim stikom (karakteristika gG)

Ko pride do hudega toka kratkega stika zaradi kratkega stika v kablu, notranje okvare opreme ali trka zbiralke, notranja talina takoj izhlapi in v mikrosekundah tvori odprto vezje. Keramična lupina in polnilo za dušenje obloka učinkovito dušita električni oblok in varno izolirata odsek z napako, ne da bi obločni blisk poškodoval okoliške komponente stikalne naprave. Visoka prekinitvena zmogljivost zagotavlja, da lahko varovalka ugasne izjemen okvarni tok brez strukturnega zloma ali brizganja prevodnega materiala.

4.3 Selektivna koordinacija z zgornjimi in spodnjimi zaščitnimi napravami

• Ujema se z miniaturnimi odklopniki, odklopniki v oblikovanem ohišju in kontaktorji na nadaljnji opremi za oblikovanje stopenjske koordinacije zaščite.
• Zasnova časovno-tokovne krivulje zagotavlja, da se med delnimi okvarami tokokroga stopi samo varovalka v okvarjeni veji, s čimer se izognete izpadu električne energije v celotnem sistemu celotne razdelilne omare.
• Združljiv z zahtevami za koordinacijo primarne zaščite transformatorja in generatorja za srednje in velike industrijske sisteme napajanja.

5. Scenariji ujemanja univerzalnih industrijskih aplikacij

Standardizirana trifazna distribucija električne energije 415 V pokriva skoraj vse tovarne, energetiko in industrijo težkih strojev po vsem svetu, visokotokovna privita varovalka pa se prilagaja vsaki osrednji povezavi za zaščito električne energije v teh sistemih. Ekipe za nabavo, ki upravljajo portfelje večpanožnih projektov, imajo koristi od modela z eno komponento, ki izpolnjuje številne zahteve glede zaščite opreme, poenoti inventar rezervnih delov in standarde usposabljanja za vzdrževanje na različnih lokacijah projekta.

• Industrijske razdelilne plošče in glavne stikalne naprave: Uporablja se kot primarna pretokovna zaščita za vhodne zbiralke v omari, izolira napake kratkega stika za zaščito celotne strukture ožičenja v omari.
• Centri za krmiljenje motorjev: Zaščitite trifazne pogonske motorje transporterjev, drobilnikov, črpalk in ventilatorjev pred pregorevanjem navitij zaradi preobremenitve zaklenjenega rotorja ali kratkega stika na priključku.
• Pomožni tokokrogi generatorja in transformatorja: nameščeni na izhodnih sponkah generatorskih sklopov in nizkonapetostnih straneh razdelilnih transformatorjev, da preprečijo širjenje toka napake na napajalno opremo navzgor.
• Težki stroji in gradbena oprema: Uporablja se za glavne napajalne zanke velikih žerjavov, mešalne opreme in rudarskih transportnih strojev, ki delujejo pod spremenljivimi velikimi obremenitvami.
• Električne stikalne naprave za kemično in okoljsko zaščito: keramična izolacijska struktura je odporna proti jedkim plinom in eroziji vlage v nadzornih sobah kemičnih obratov in omaricah opreme za čiščenje odpadne vode.

6. Navodila za namestitev in pravila za dnevno vzdrževanje

Pravilna namestitev z vijaki in redno vzdrževanje neposredno podaljšata servisni cikel talilnih vložkov in se izognete skritim varnostnim nevarnostim zaradi nepravilne montaže ali zanemarjenega pregleda. Vsa pravila delovanja sledijo specifikacijam pomožnega delovanja IEC 60269, ki so primerna za električno vzdrževalno osebje na kraju samem, ki ga izvaja brez kompleksnega strokovnega usposabljanja.

6.1 Specifikacije standardne namestitve z vijaki

• Pred namestitvijo očistite vse kontaktne površine zbiralke, da odstranite oksidne plasti in prašne delce, ki povečujejo kontaktni upor.
• Privijte pritrdilne vijake s kalibriranimi momentnimi ključi, da se izognete ohlapnim sponkam, ki povzročajo vroče točke pregrevanja.
• Ohranite prostor za navpično in vodoravno namestitev okoli vsakega talilnega vložka, da zagotovite naravno odvajanje toplote s konvekcijo zraka brez blokiranja z ožičenjem v omarici.
• Popolnoma poravnajte posrebrene priključne površine z bakrenimi ravninami zbiralke, da preprečite točkovni stik in tveganje lokalnega pregrevanja.

6.2 Standardi rednega pregleda in vzdrževanja

Med četrtletnimi pregledi električnih omaric mora vzdrževalno osebje vizualno preveriti razbarvanje sponk varovalk (znak nenormalnega dviga temperature). Vsak talilni vložek, ki kaže razbarvanje ohišja, oksidacijo koncev ali manjše deformacije, je treba takoj zamenjati, tudi brez taljenja napake. Po prekinitvi napake zaradi kratkega stika je potrebna popolna zamenjava celotnega talilnega vložka namesto delnega popravila, saj notranja talina in polnilo za dušenje obloka izgubita prvotno zaščito, ko se aktivirata.

Upravljanje shranjevanja zahteva namestitev rezervnih talilnih vložkov v suha skladiščna okolja brez prahu, da preprečite oksidacijo posrebrenih sponk pred namestitvijo. Komponente dolgoročne zaloge morajo opraviti vizualni pregled videza pred dostavo na gradbišča, da se izločijo izdelki s površinskimi praskami ali razpokami na keramični lupini.
