3-polni ločilni stikalo z varovalkami 100A 690V DIN letev

Odklopnik z varovalkami ZHENGRONG HR17-100 je kompaktna, profesionalna stikalna in zaščitna naprava za nizkonapetostno trifazno distribucijo. Združuje funkcije bremenskega stikala, ločilnega stikala in zaščite pred kratkim stikom v eni enoti, zmanjševanje komponent in poenostavitev ožičenja plošče.

3-polna zasnova ščiti vse tri faze vezja. Ima nazivno moč 100 A pri 690 V in je skladen z GB/T 14048.3-2017, označen kot varovalka-odklopnik po standardni nomenklaturi.

Oblikovanje in delovanje

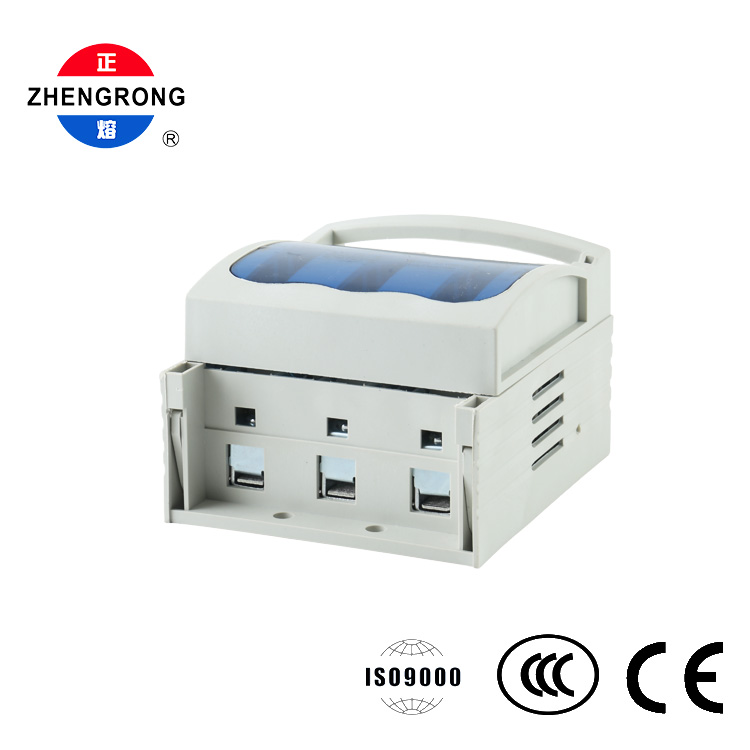

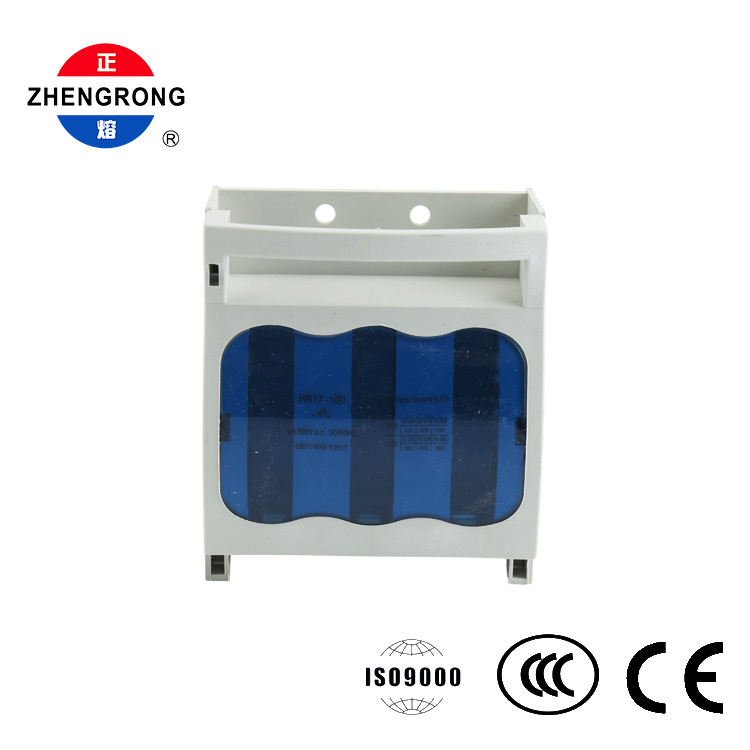

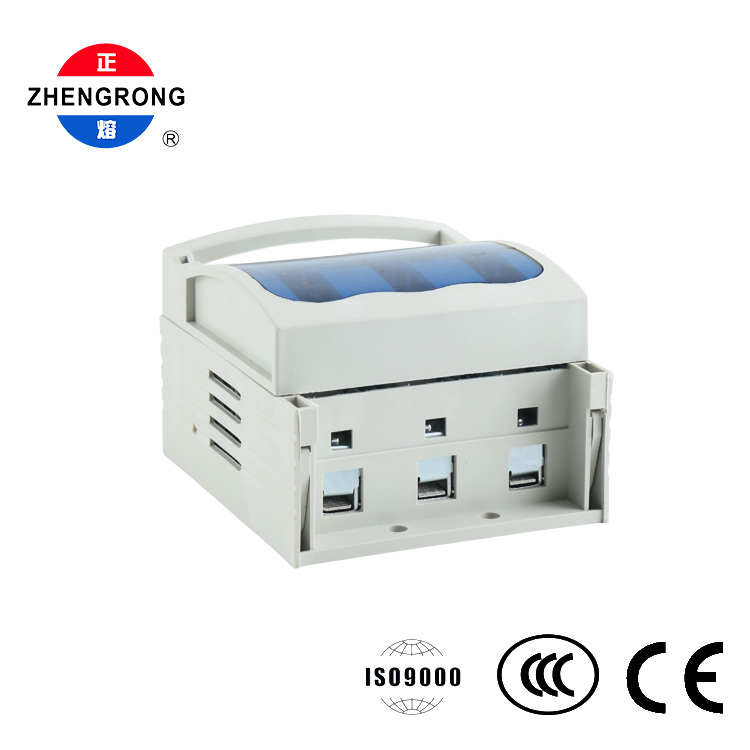

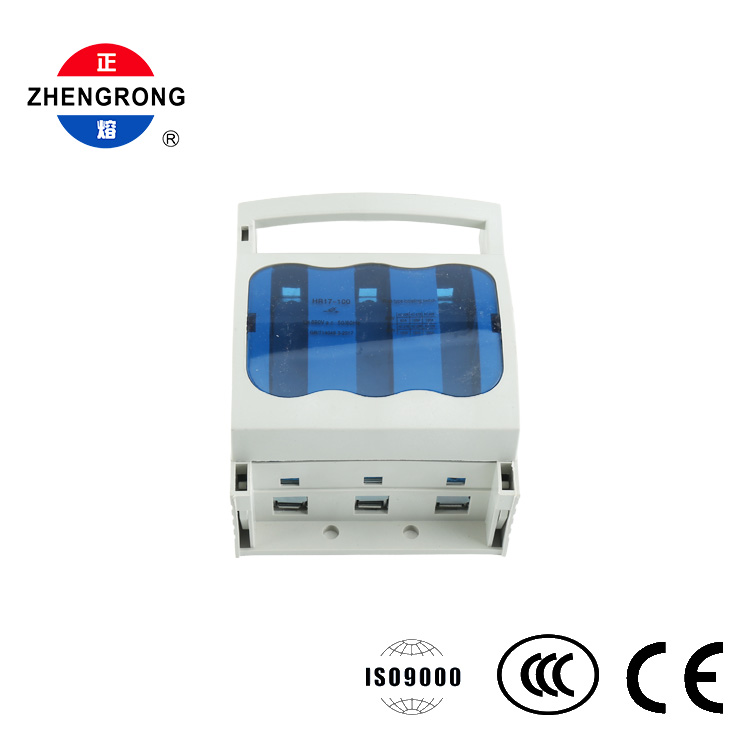

Enota je sestavljena iz podnožja in zgornjega pokrova, ki ga je mogoče odpreti, z integriranim vodoravnim ročajem na vrhu. Ročaj omogoča udoben oprijem za ročno vklop/izklop, medtem ko prosojno modro okence v pokrovu omogoča operaterjem, da na prvi pogled preverijo stanje varovalke, ne da bi morali odpreti enoto.

Pokrov v obliki predala se odpre za hiter pregled in zamenjavo varovalke. Ohišje je oblikovano iz ojačane ognjevarne inženirske plastike (razred najlon ali PBT) z ojačitvenimi rebri za visoko mehansko trdnost, izolacijo in toplotno odpornost.

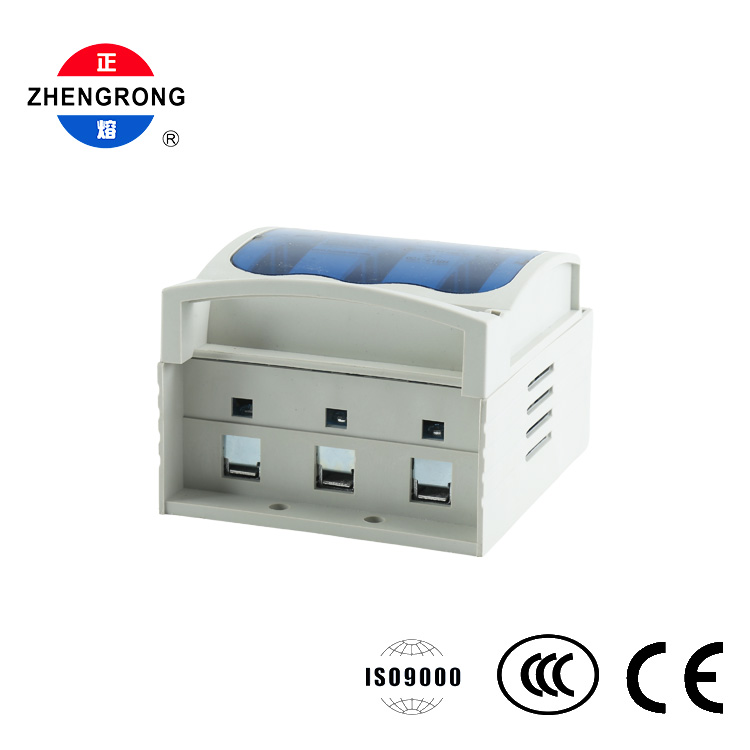

Ožičenje poteka prek treh spodnjih sponk z vijačnimi sponkami za varno pritrditev kabla, ki je enostavna za vzdrževanje. Za namestitev podnožje ponuja dve možnosti: stranske sponke za standardno 35 mm montažo na DIN letev ali dve okrogli luknji za vijake na osnovni plošči za neposredno pritrditev na montažno ploščo omarice. Stranske reže in zapahi omogočajo tudi vzporedno montažo ali dodajanje pomožnih kontaktov.

Lastnosti

Funkcija 3 v 1

● — preklapljanje bremena, izolacija in zaščita pred kratkim stikom v eni kompaktni enoti.

3-polna trifazna zaščita

● — sočasna zaščita vseh faz za trifazne obremenitve.

Vidna izolacija prekinitve

● — jasno mesto odklopa, ko je odprto, kar zagotavlja varno vzdrževanje in izklop v sili.

Prosojno modro okno

● — stanje varovalke vidno na prvi pogled brez odpiranja pokrova.

Predalni ročaj

● — širok vodoravni oprijem za udobno in zanesljivo ročno preklapljanje.

Možnost dvojne montaže

● — 35 mm sponke za DIN letev ali pritrditev z vijaki za prilagodljivo namestitev.

Ojačano ohišje, ki zavira gorenje

● — inženirska plastika iz najlona/PBT z rebri za visoko trdnost, izolacijo in toplotno odpornost.

Zavarujte sponke z vijačnimi sponkami

● — zanesljivo ožičenje z enostavnim dostopom za vzdrževanje.

Razširljiva zasnova

● — stranske reže in zapahi podpirajo vzporedno namestitev in pomožne kontakte.

Certificirana kakovost

● — Skladno z GB/T 14048.3-2017; Certifikat ISO9000, CCC in CE.

● Tovarniške razdelilne omarice in krmilne omare

● Glavne razdelilne plošče in zaščita razvejnih tokokrogov v poslovnih zgradbah

● Odklop in zaščita pred kratkim stikom za motorje in transformatorje

● Nizkonapetostni distribucijski sistemi v industrijskih obratih

● Centri za nadzor motorjev

● Vzdrževalna izolacija in vklop v sili

● Izdelovalci plošč, izvajalci električnih del in ekipe za vzdrževanje obratov
